徑向多極磁環
我公司開發的徑向多極磁環表面磁通密度高，明顯優于傳統瓦形磁鋼拼裝的性能，磁路設計與目前輻射環的磁路設計完全不同。輻射環表面磁場分布呈馬鞍形，我公司開發的多極磁環表面磁場分布呈正弦波形，更有利于電機的設計。

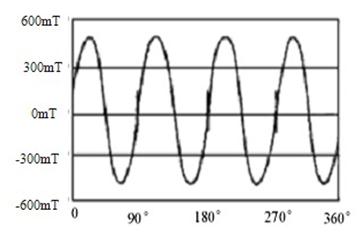

徑向多極磁環的表面磁場分布:

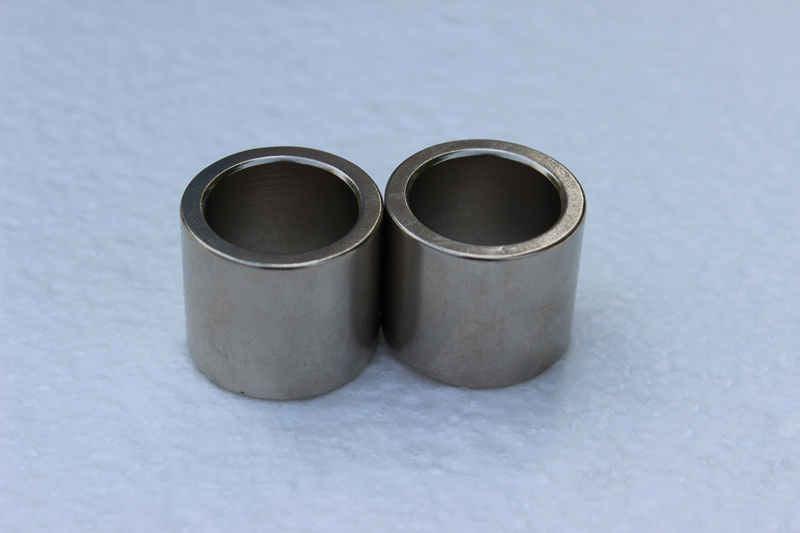

八級充磁樣品
38SH粉料制D26*D18*20多極磁環與磁瓦
拼圓性能對比:
| 項目 | ① | ② |
| 表面磁通分布 | 諧波 | 梯形波 |
| 磁極最大表磁（Gs） | 5400 | 4400 |
| 磁環（瓦）140℃*2h表面磁通損耗（均值） | 4.3% | 6.6% |
| 磁環（瓦）160℃*2h表面磁通損耗（均值） | 8.1% | 13.1% |
